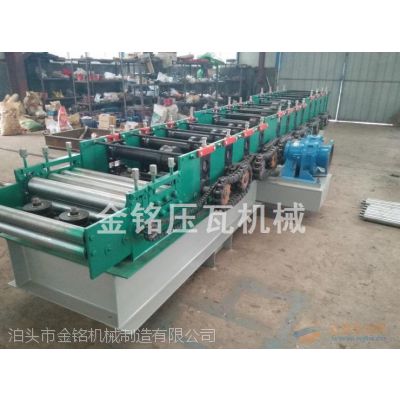

80-300C型钢成型设备技术参数
1、80-300可以轧制从80mm、100mm、120mm···300mm各种型号的机械
2、主机长9米、宽1.1米、高1.6米；净重6吨。
3、机架采用350H型钢、主轴采用45#圆钢、轮全部采用轴承钢材料，经过调质淬火处理。
4、C型钢经过14排轴轧制而成，链轮、链条、行星摆线减速机传动。电机功率采用11KW-6极，每分钟生产8-12米。
5、整平装置前校平，采用上二下三；后校平，采用一对一。
6、设备采用外调形式，单面调整，调整速度快，操作简单。
7、半自动设备自动开关机、自动计米、切割锯切断；全自动设备包括全部采用电脑控制，自动任意冲孔。
8、本机配置开卷架一套，6米出料平台一套。

C型钢操作说明书
一 手动操作：1通电后显示***画面就是手动画面，指示各键均为点动动作，碰限位开关停止。
前进、后退按钮不受限位开关控制。
2    ▲ ▼ ：画面翻页键 。SET :数据修改选择键。 ENT:确认键。CLR:数据清零键。0—9：数字直选键。
3  接线：电源、电机、电磁阀等接线方法参照说明书***一页接线图。限位开关内部全部接常开点（3、4两点）。边孔模具碰上限位开关时，PLC上输入端IN后***5号灯亮，碰下限位开关，14号灯亮。中孔模具碰上限位开关时13号灯亮。碰下限位开关时12号灯亮，锯前进碰限位开关时16号灯亮，后退碰限位开关后17号灯亮。
X12  中模下限   X13中模上限
X14  边模下限   X15边模上限
X16  锯下限     X17 锯上限
锯片和从孔模具全部碰上限位时，自动状态主机才可以运行，（也就是PLC输入端IN  13、15、17灯同时亮）。
4数据设定方法：按SET键，需要输入数据处变成黑色，按数字键输入，然后按ENT键确认。
例：长度4165MM张数12张
按SET 键，长度处变成黑色，依次按数字键4、1、6、5，然后按ENT确认，张数处自动变黑，再按1、2，然后按ENT键，输入完毕。其余数字输入方法均相同。
二 操作指导：
 情况1：当有：“首端到孔的长度”小于“锯口到模具距离”时，要先把C型钢走到模具上，把所有数据设置完毕，然后按一下齐头键，此时当前产量会有数据显示，再一次按下“飞锯启动”、“油泵启动”、“自动启动钮”，设备开始工作。齐完头后停止，再按下自动启动钮后，机器正式工作。
情况2：当有“首端到孔的长度”大于“锯口到模具距离”时或没有冲孔时，直接把C型钢走出锯口，按下‘飞锯起动、油泵启动’，在按住‘锯断’把C型钢切断，在按住“锯回”，把飞锯退回上限位，把所有数据设置完毕，按下“自动启动”键，设备正常工作。
三 自动工作
例1：4米3的C型钢21根，不冲孔
开机按住‘前进’钮，把C型钢走出锯口，按下‘飞锯启动’、‘油泵启动’，在按住‘锯断’钮，把C型钢切断，然后按‘锯返回’键，把飞锯退回到上限位。再生产任务后长度处输入4、3、0、0 MM，按ENT键确认，张数处自动变黑，在输入2、1，按ENT键确认。按ESC键清零当前长度，按ALM处清零当前张数，按下自动启动钮，设备开始自动工作。
